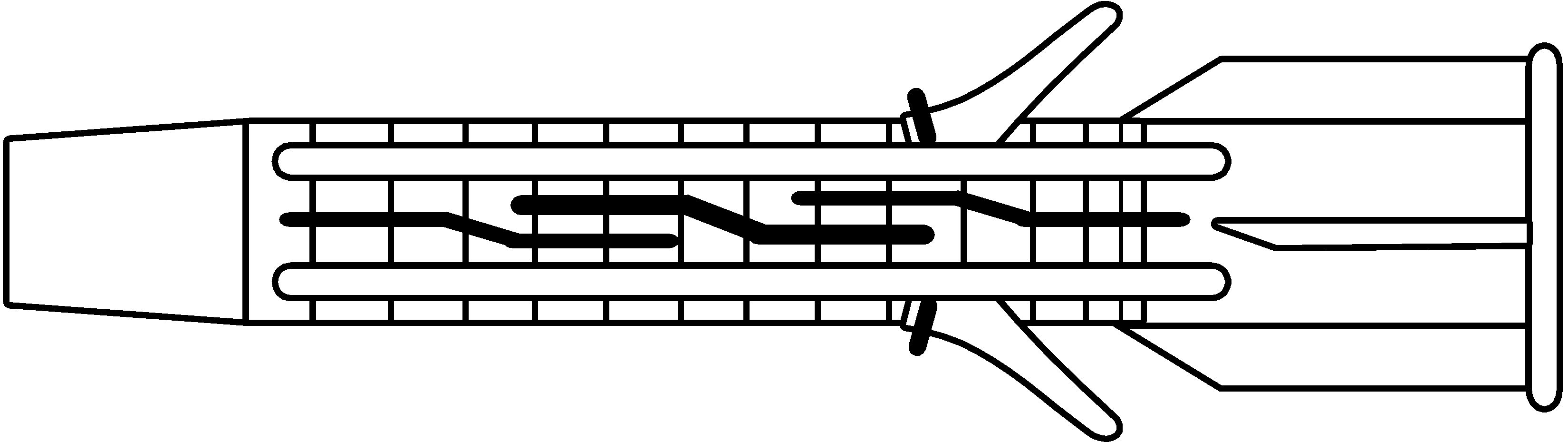

Дюбель універсальний із чотирма розширювальними сегментами та буртиком (OUP)

Рекомендоване застосування



Можливе застосування





Опис: універсальний анкер для малих і середніх навантажень. Застосовується з усіма типами шурупів практично у всіх будівельних матеріалах.

Переваги:

• особлива форма вусиків запобігає провертанню анкера під час монтажу;
• унікальна форма дає змогу використовувати анкер практично у всіх відомих будівельних матеріалах;
• буртик запобігає прослизанню анкера в отвір під час монтажу;
• спеціально розроблена форма серцевини анкера запобігає «холосте» провертання шурупа в анкере, забезпечує якісне розкриття анкера та гарантує надійне кріплення.

Інсталяція:

• попередній монтаж;
• необхідна довжина шурупа = довжина анкера + товщина закріплюваної деталі + 1 величина діаметра шурупа;
• для визначення особливостей встановлення анкера, будь ласка, зверніться до технічного фахівця "Креп Тех";

Схема інсталяції

Інсталяційні дані

Розрахункові навантажувальні характеристики універсальних анкерів у різних будівельних матеріалах, кН

1. Навантаження для анкерів, що встановлюються в піно- та газобетоне, рекомендується визначати окремо для кожного об'єкта способом випробувань на вирив.
2. Розрахункові навантажувальні характеристики визначаються методом випробувань лабораторних умов у матеріалах із заданими механічними характеристиками.
3. Рекомендовані навантажувальні характеристики визначаються через зниження отриманих розрахункових характеристик на певний коефіцієнт згідно з методикою затвердженою виробником.

 Рекомендовані навантаження характеристики універсальних анкерів у різних будівельних матеріалах, кН
