Рамний дюбель із довгою розпірною частиною та гвинтом (TSX)

Рекомендоване застосування



Можливе застосування





• довга розпірна зона гарантує надійне кріплення навіть у крихких і пористих будівельних матеріалів;
• широкий розмірний ряд дасть змогу підібрати правильний продукт для надійного кріплення;
• знижена глибина встановлення дає змогу знизити витрати на буріння й заощаджувати час під час монтажу без втрати носійних Характеристики;
• найвищі несучі характеристики (до 10 кН у бетоні на одну точку кріплення);

Інсталяція:

• наскрізний монтаж;
• у твердих матеріалах анкер розкривається, у порожнистих згортається в вузол, забезпечуючи якісне та надійне кріплення;
• для монтажу дерев'яних конструкцій рекомендований анкер із потайною головою;
• для металевих конструкцій треба застосовувати анкер із циліндричною головкою гвинта;
• для визначення особливостей встановлення анкера, будь ласка, зверніться до технічного фахівця "Креп Тех";

Схема інсталяції

Інсталяційні дані

Розрахункові навантажувальні характеристики фасадних анкерів, кН

• Навантаження для анкерів, що встановлюються в пористих матеріалах, рекомендується визначати окремо для кожного об'єкта через безпосередні випробування.
• Функціональна (розпірна) частина кожного анкера дорівнює 70 мм (за винятком анкерів розміром 8х60 мм).
• Коефіцієнт безпеки, прийнятий для визначення рекомендованих навантажень, прийнятим рівним 3,5.

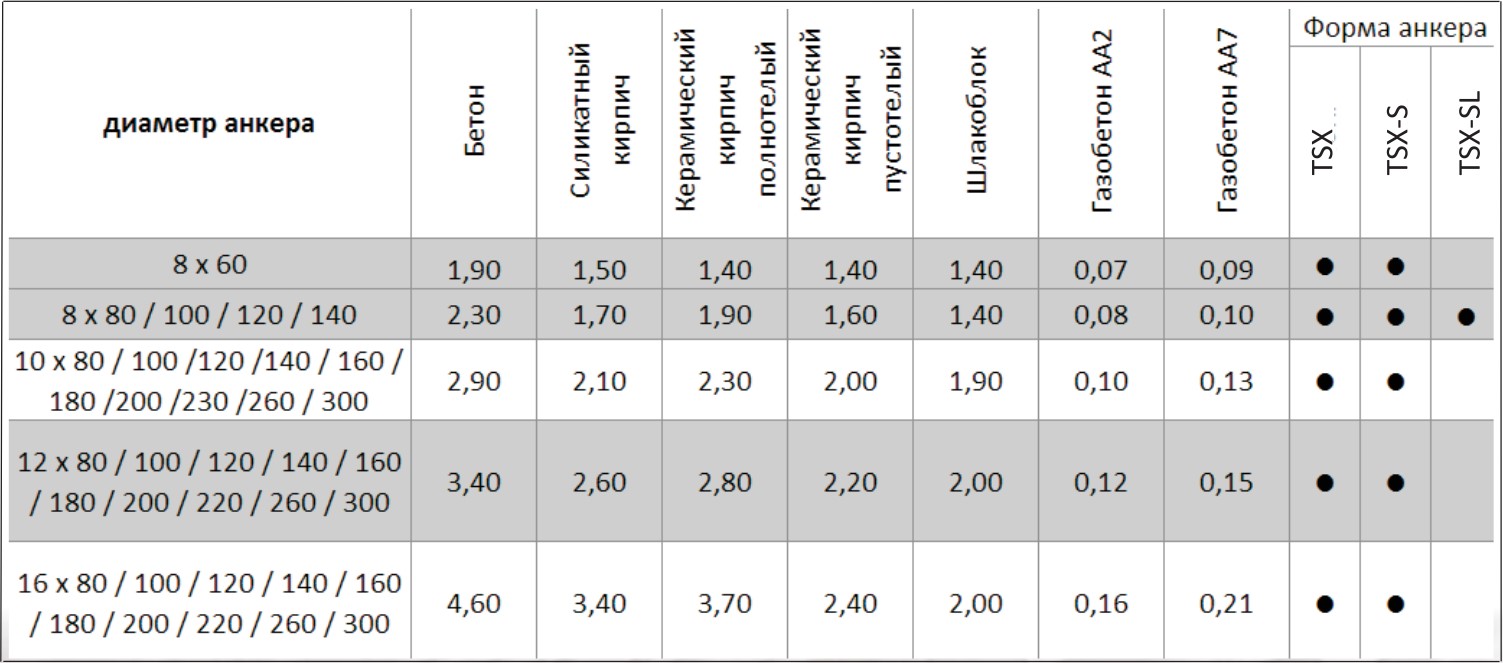

Рекомендовані навантажувальні характеристики фасадних анкерів, кН
